MC4 konektor za solarne panele 1500VDC

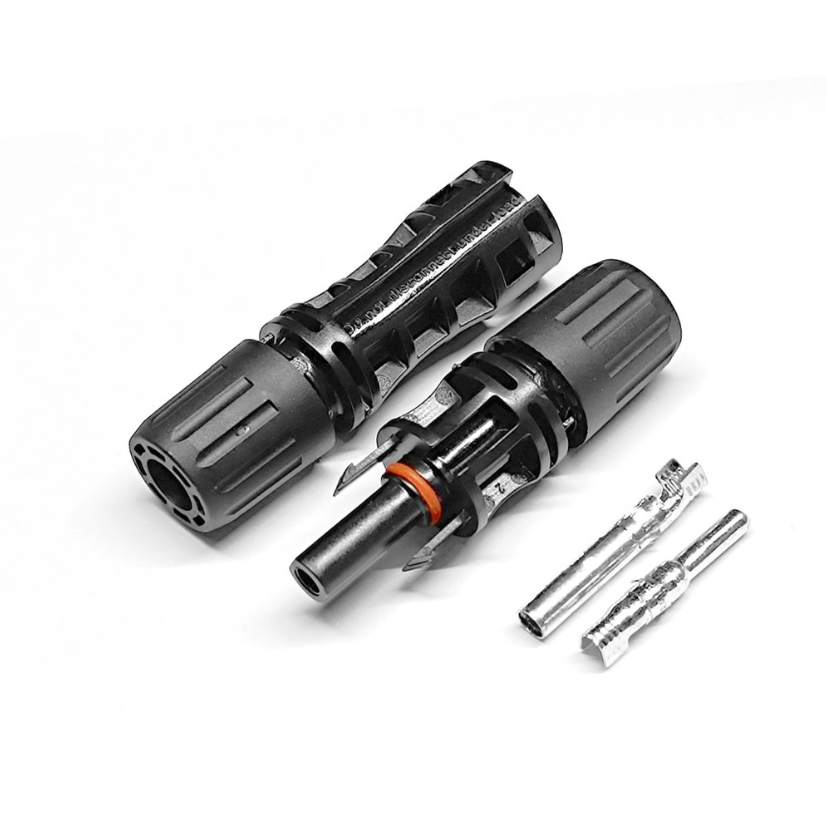

MC4 konektor za solarne panele 1500VDC namenjen je za pouzdano povezivanje fotonaponskih panela sa kontrolerom punjenja, inverterom ili drugim kompatibilnim elementima solarne instalacije. Komplet sadrži jedan muški i jedan ženski MC4 konektor i prodaje se u paru.

Ovaj model podržava radni napon do 1500V DC prema TÜV i UL specifikaciji, kao i maksimalnu struju do 50A. Pogodan je za profesionalne fotonaponske instalacije kod kojih su potrebne više električne karakteristike i pouzdano povezivanje solarnih kablova.

MC4 konektor 1500VDC

Solarni paneli se fabrički isporučuju sa priključnim kablovima i odgovarajućim konektorima. Za povezivanje panela sa kontrolerom, inverterom, produžnim kablovima ili drugim delovima instalacije potrebno je koristiti odgovarajuće kompatibilne priključke.

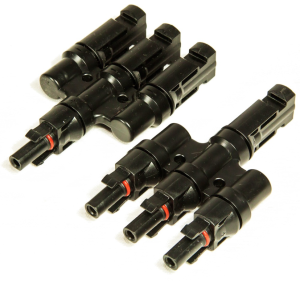

Komplet sadrži muški i ženski konektor, što omogućava izradu oba potrebna priključka. Može se koristiti zajedno sa odgovarajućim MC4 2T i MC4 3T konektorima za formiranje redne ili paralelne veze solarnih panela.

Podržava kablove preseka od 2,5 do 6mm², uključujući često korišćene solarne kablove preseka 4mm² i 6mm².

IP68 zaštita i konstrukcija

Konektori poseduju deklarisani nivo zaštite IP68. Na zadnjem delu nalazi se konusna zaptivna gumica čiji se otvor steže zavrtanjem završnog čepa. Na taj način ostvaruje se čvrsto naleganje oko kabla i zaštita unutrašnjosti pravilno montiranog konektora od prodora prašine i vode.

Kontaktni pin izrađen je od bakra presvučenog kalajem, što omogućava kvalitetan električni kontakt i doprinosi zaštiti od oksidacije.

Konektor je predviđen za širok temperaturni opseg rada od -40°C do +100°C, što ga čini pogodnim za spoljne fotonaponske instalacije izložene promenljivim vremenskim uslovima.

Električne karakteristike

Maksimalni deklarisani radni napon iznosi 1500V DC prema TÜV i UL specifikaciji, dok maksimalna struja iznosi 50A. Konektor je deklarisan i za testni napon od 6kV pri 50Hz u trajanju od jednog minuta.

Ove karakteristike omogućavaju primenu u zahtevnijim solarnim sistemima, uz obavezno pravilno dimenzionisanje kabla i ostalih komponenti prema električnim karakteristikama konkretne instalacije.

Primena u solarnim sistemima

MC4 par može se koristiti za povezivanje solarnih panela sa inverterima, kontrolerima punjenja, produžnim solarnim kablovima i kompatibilnim MC4 razdelnicima. Pogodan je za redne i paralelne konfiguracije fotonaponskih panela.

Prilikom montaže potrebno je proveriti polaritet, koristiti odgovarajući presek kabla i pravilno krimpovati kontaktne pinove. Konektor i ostale komponente instalacije moraju biti odgovarajuće deklarisani za maksimalni napon i struju konkretnog solarnog sistema.
