MC4 konektor za solarne panele par

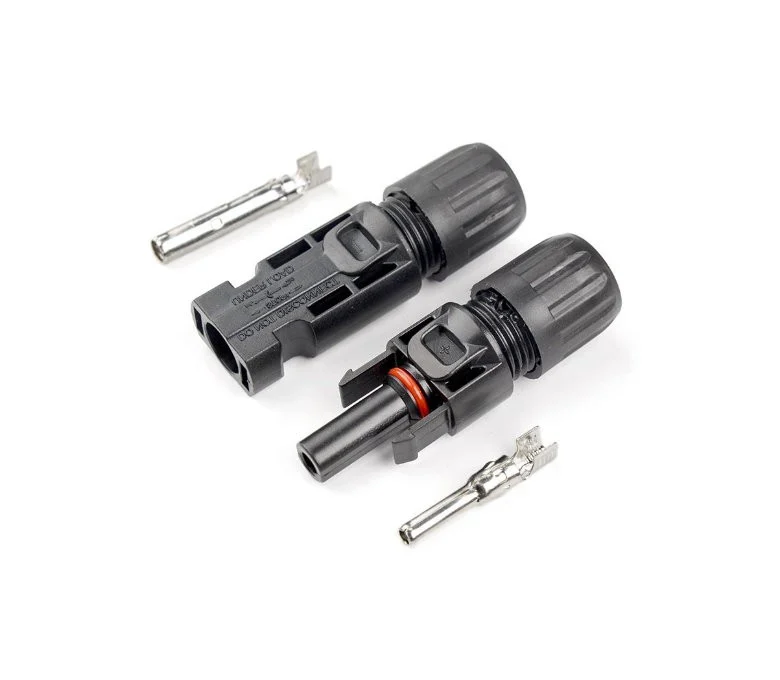

MC4 konektor za solarne panele namenjen je za pouzdano povezivanje fotonaponskih panela sa kontrolerom punjenja, inverterom ili drugim kompatibilnim elementima solarne instalacije. Komplet sadrži jedan muški i jedan ženski MC4 konektor i prodaje se isključivo u paru.

MC4 konektori predstavljaju standardno rešenje za povezivanje kablova u fotonaponskim sistemima. Omogućavaju jednostavno spajanje i razdvajanje delova instalacije, uz odgovarajuću zaštitu spoja od spoljašnjih uticaja.

MC4 konektor za solarne panele

Solarni paneli se najčešće fabrički isporučuju sa priključnim kablovima na čijim krajevima se nalaze odgovarajući konektori. Za povezivanje panela sa kontrolerom, inverterom ili produžnim solarnim kablovima potrebno je napraviti kompatibilne priključke na ostatku instalacije.

Ovaj komplet sadrži muški i ženski konektor, pa omogućava izradu oba potrebna priključka. Može se koristiti i zajedno sa MC4 2T i MC4 3T konektorima prilikom formiranja odgovarajuće konfiguracije fotonaponskih panela.

Konektori se mogu koristiti u sistemima u kojima su paneli povezani redno ili paralelno, u skladu sa projektom i električnim karakteristikama ostatka solarne instalacije.

Zaštita spoja i IP67

Na zadnjem delu konektora nalazi se zaptivni element koji se steže prilikom zavrtanja završnog čepa. Na taj način ostvaruje se čvrsto naleganje oko kabla i smanjuje mogućnost prodora prašine i vode u unutrašnjost pravilno montiranog konektora.

Deklarisani nivo zaštite je IP67, zbog čega su konektori pogodni za primenu u fotonaponskim instalacijama koje su izložene spoljašnjim vremenskim uslovima.

Podržani su provodnici preseka od 2,5 do 6mm², što obuhvata često korišćene preseke solarnih kablova.

Električne karakteristike

Maksimalna deklarisana struja iznosi 30A. Maksimalni napon je 1000V DC prema TÜV specifikaciji, odnosno 600V DC prema UL specifikaciji.

Kontaktni pinovi izrađeni su od bakra presvučenog kalajem. Ovakva konstrukcija omogućava kvalitetan električni kontakt i doprinosi zaštiti kontakta od oksidacije.

Radni temperaturni opseg iznosi od -40°C do +85°C, što omogućava upotrebu u različitim uslovima rada solarnih sistema.

Primena u solarnim sistemima

MC4 par je pogodan za povezivanje solarnih panela sa kontrolerima punjenja, inverterima, produžnim solarnim kablovima, MC4 2T i MC4 3T konektorima i drugim kompatibilnim komponentama.

Prilikom montaže potrebno je voditi računa o pravilnom polaritetu, preseku kabla i kvalitetnom krimpovanju kontaktnog pina. Takođe treba proveriti da električne karakteristike konektora odgovaraju naponu i struji konkretnog fotonaponskog sistema.
