Nosač solarnog panela krajnji držač VEĆI NSBP-EC-F3-35A

Nosač solarnog panela krajnji držač VEĆI namenjen je za pričvršćivanje krajnjih fotonaponskih panela na aluminijumsku šinu solarne konstrukcije. Model NSBP-EC-F3-35A ima nazivnu meru od 35mm, a prema specifikaciji može prihvatiti ramove panela od 30 do 40mm.

Krajnji držač postavlja se na početku i završetku reda solarnih panela. Njegova uloga je da čvrsto pritisne ram krajnjeg panela i pričvrsti ga za noseću aluminijumsku šinu.

Nosač solarnog panela krajnji držač

Nazivna mera ovog modela je 35mm, zbog čega je prvenstveno namenjen panelima sa ramom te visine. Konstrukcija držača omogućava upotrebu i sa ramovima od 30mm do 40mm, u skladu sa dostavljenom specifikacijom.

Pre kupovine preporučuje se provera visine rama konkretnog solarnog panela. Na taj način može se odabrati odgovarajući krajnji držač i obezbediti pravilno pričvršćivanje panela za konstrukciju.

Anodizirani aluminijum i čelični šraf

Telo držača izrađeno je od anodiziranog aluminijuma, pogodnog za elemente solarnih konstrukcija koji se koriste na otvorenom.

Držač poseduje imbus šraf od pocinkovanog čelika i poseban klin koji naleže u kanal odgovarajuće aluminijumske šine. Ovakva konstrukcija omogućava jednostavno pozicioniranje i sigurno pričvršćivanje panela.

Nakon postavljanja držača na odgovarajuće mesto, zatezanjem šrafa ostvaruje se čvrst spoj između rama panela i noseće konstrukcije.

Jednostavna montaža na solarnu šinu

Montaža krajnjeg držača je jednostavna. Za pravilno zatezanje koristi se imbus ključ veličine 6.

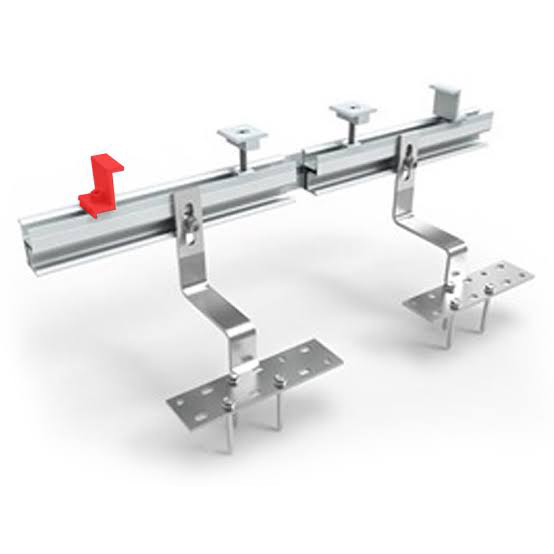

Klin se postavlja u kanal aluminijumske šine, a držač se zatim pozicionira uz ram krajnjeg solarnog panela. Zatezanjem imbus šrafa panel se pričvršćuje za noseću konstrukciju.

Proizvod se isporučuje kao komplet sa šrafom i klinom, tako da su osnovni elementi držača potrebni za montažu uključeni u pakovanje.

Primena na solarnim konstrukcijama

Krajnji držači koriste se na početku i završetku svakog reda panela. Model NSBP-EC-F3-35A može se koristiti i između dva susedna panela ako se postave dva krajnja držača, ali takva montaža zahteva nešto veći razmak između panela. Za standardnu montažu između panela praktičnije je koristiti odgovarajući srednji držač.

Dimenzije ovog modela iznose 40 × 40 × 35mm, dok je masa približno 0,05kg po komadu.

Kombinacija anodiziranog aluminijuma, pocinkovanog čeličnog šrafa i klina omogućava jednostavnu i stabilnu montažu krajnjih panela na solarnu konstrukciju.

Za proizvod je deklarisana garancija od 60 meseci.
